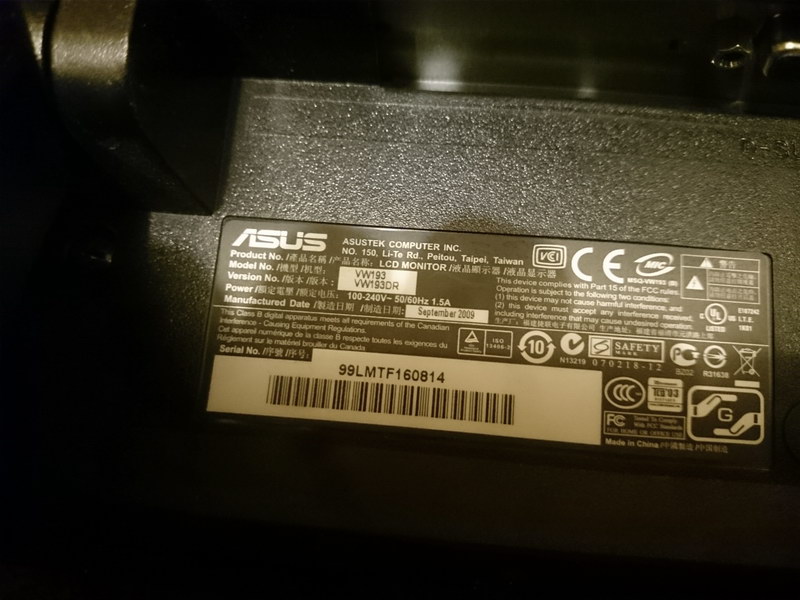

Ремонт ЖК-монитора Asus VW193: не включается

пишут

Монитор никак не реагирует на кнопку включения. Дело скорее всего в основном источнике питания.

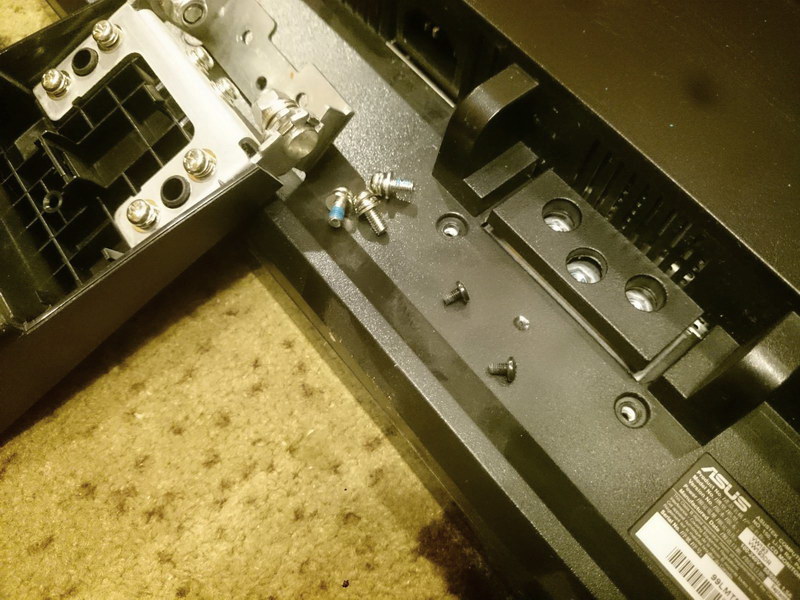

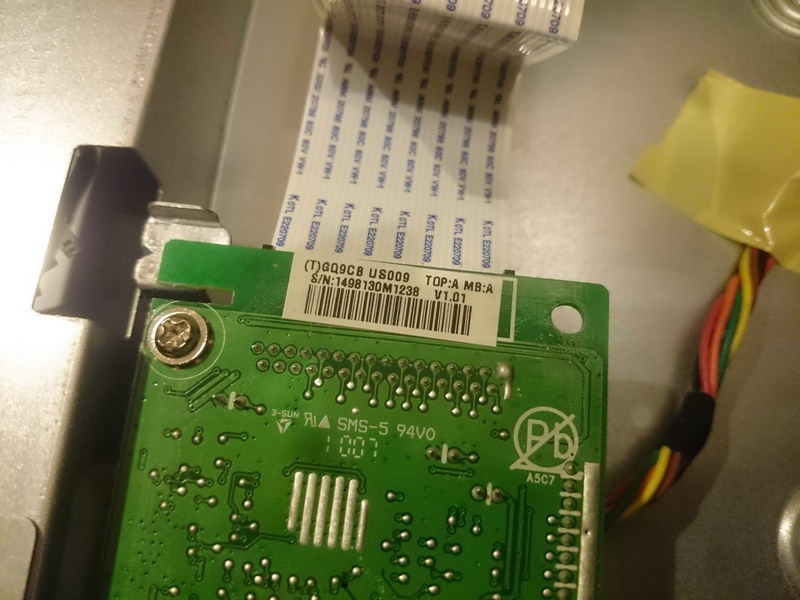

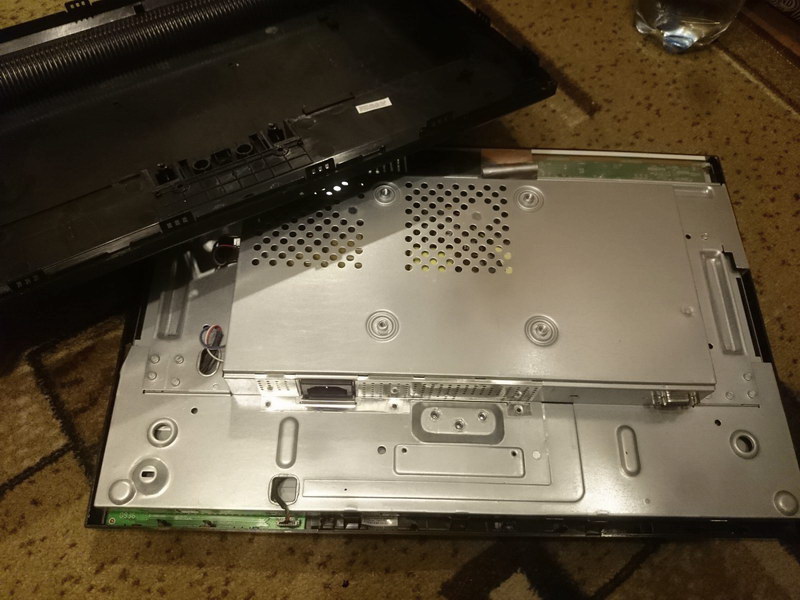

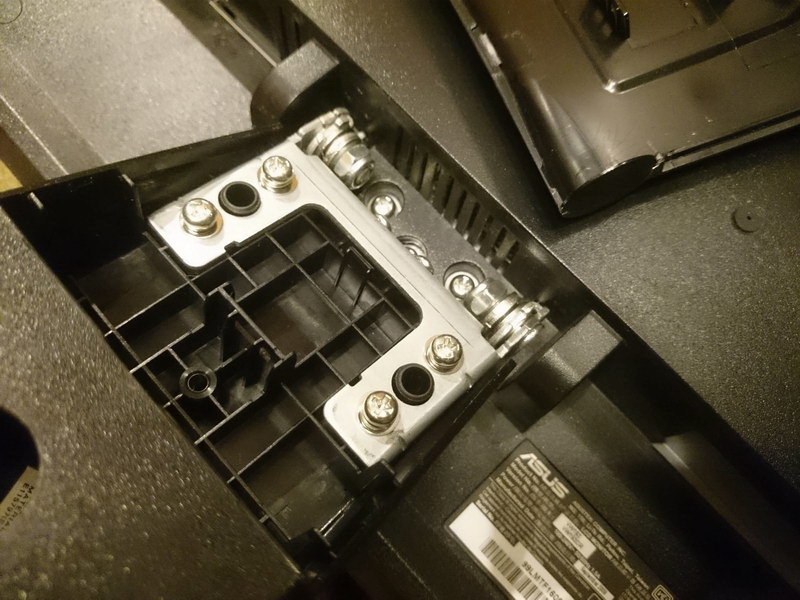

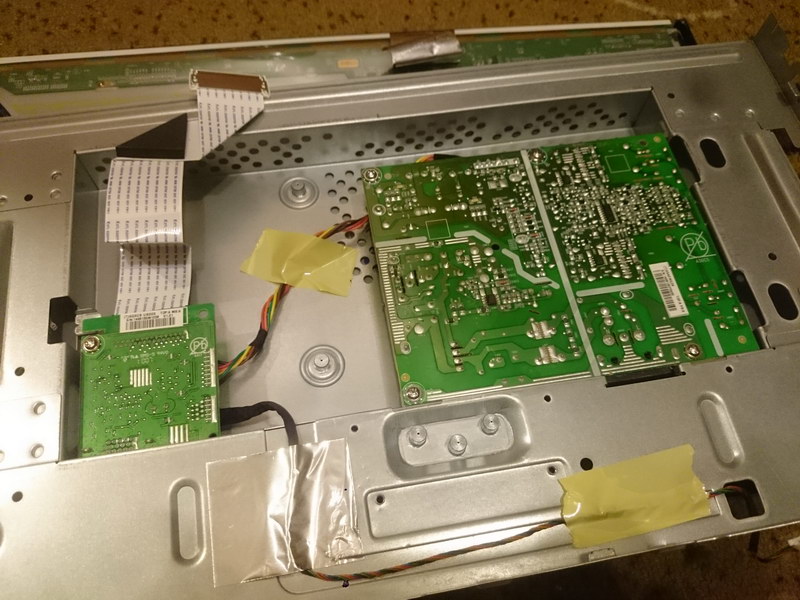

Разберём и посмотрим.

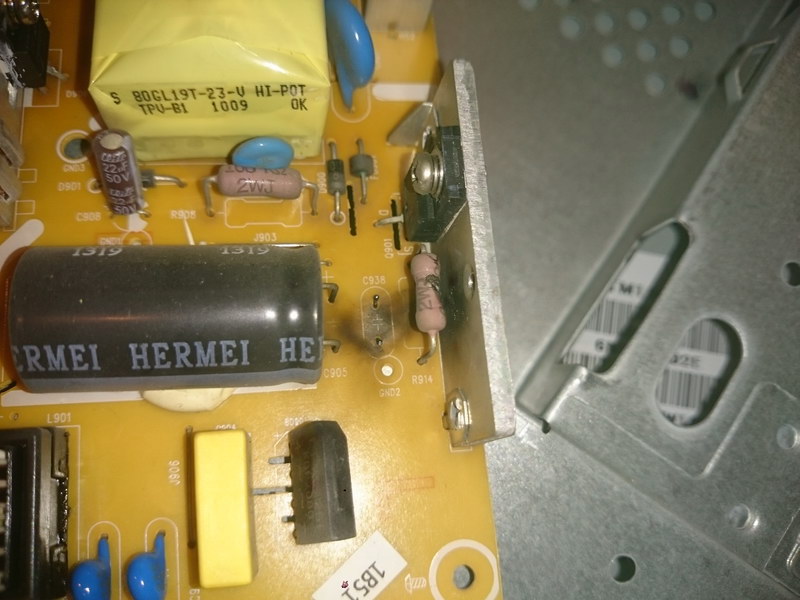

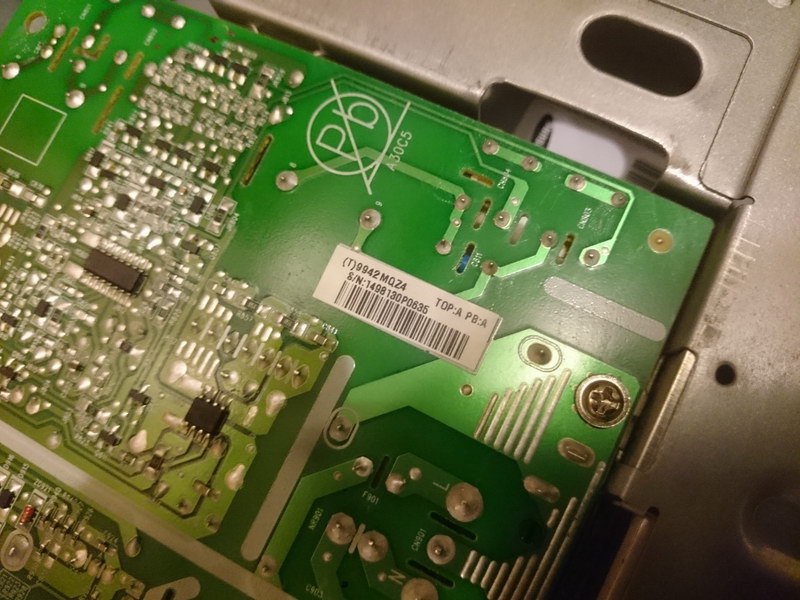

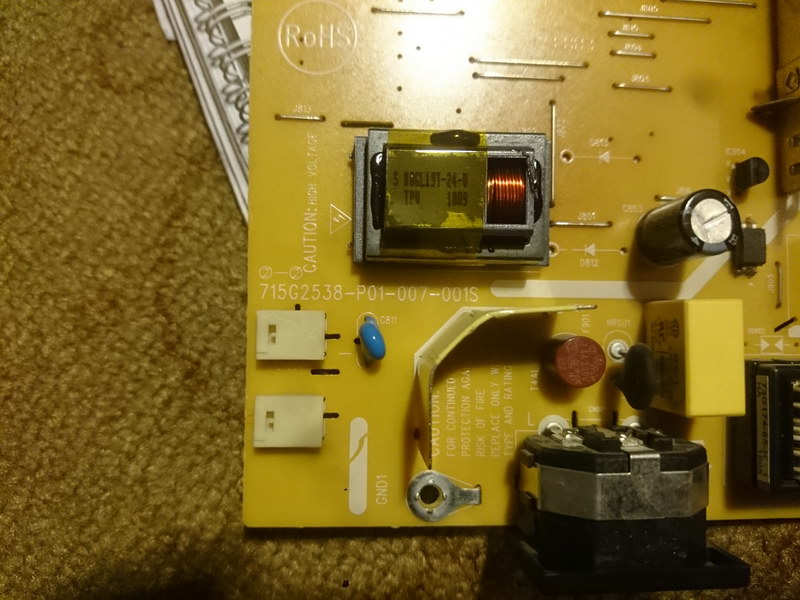

Плата питания имеет маркировку 715G2538-P01-007-001S. Визуально сразу заметен отгоревший и отпавший неполярный конденсатор C938, а также сгоревший резистор R914 на 2 Вт (из-за частично разрушившейся оболочки номинальное сопротивление определить не удалось).


С помощью тестера также были выявлены следующие вышедшие из строя компоненты:

  • Предохранитель F901 на 4 А – обрыв
  • Терморезистор NR901 (MF71 8D-10) – при прозвонке показывает правильные 10 Ом, но визуально слегка поджарен
  • Диодный мост BD901 (KBP208G) – частично пробит
  • Силовой мосфет Q901 (P10NK70ZFP) – пробит во всех направлениях
  • ШИМ-контроллер IC901 (EA1530A) – пробит, 66 Ом между 2 (GND) и 6 (Driver) выводом

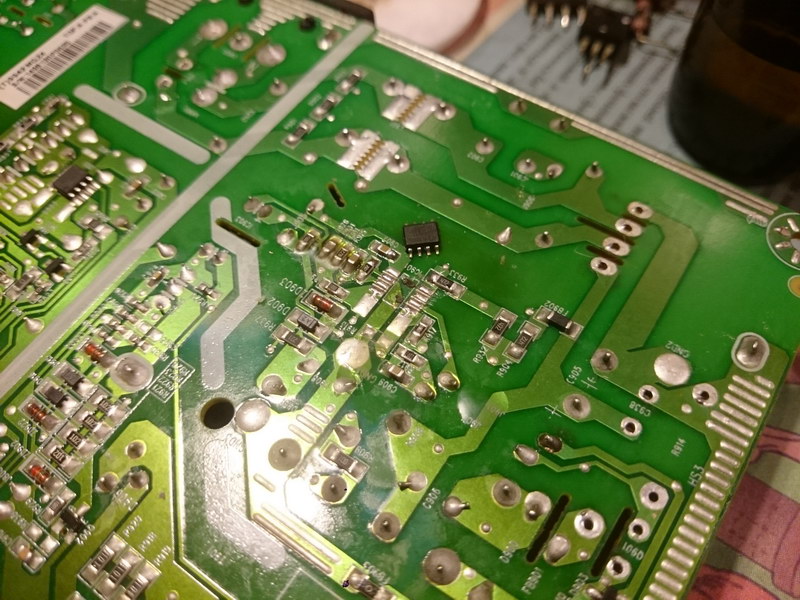

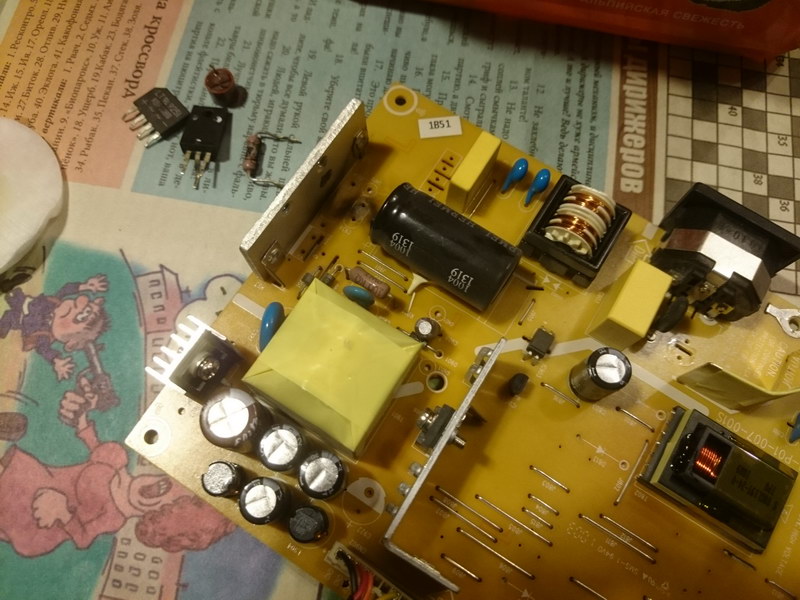

Выпаиваем неисправные компоненты и убеждаемся, что всё остальное в порядке.



Окончательная проверка платы после выпайки проблемных мест не выявила. ШИМ-контроллер после снятия феном перестал звониться накоротко, однако тут скорее всего сказался нагрев.

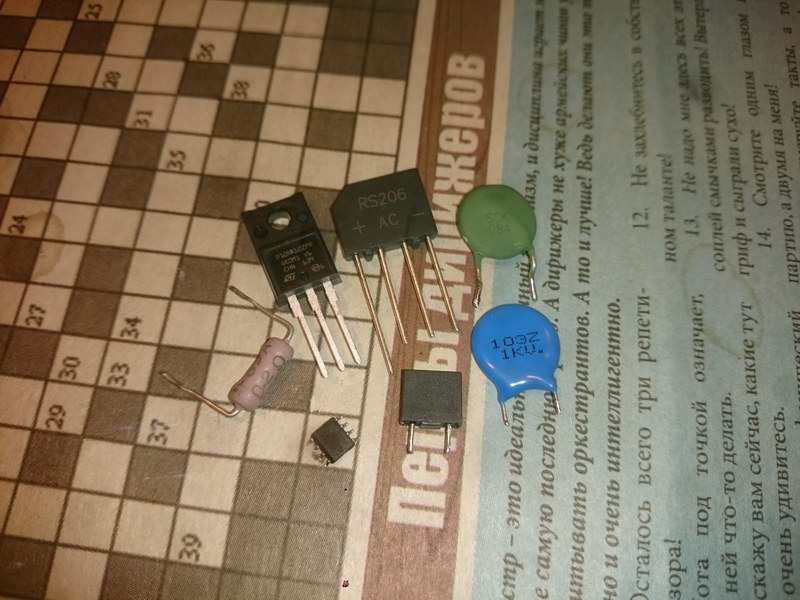

Для замены с донорских плат взял терморезистор SCK 084, пленочный конденсатор 10 нФ 1 Кв, резистор 0.2 Ом 2 Вт, предохранитель на 4 А и ШИМ-контроллер E1532A. Также пришлось купить силовой транзистор P10NK60ZFP и диодный мост RS206.

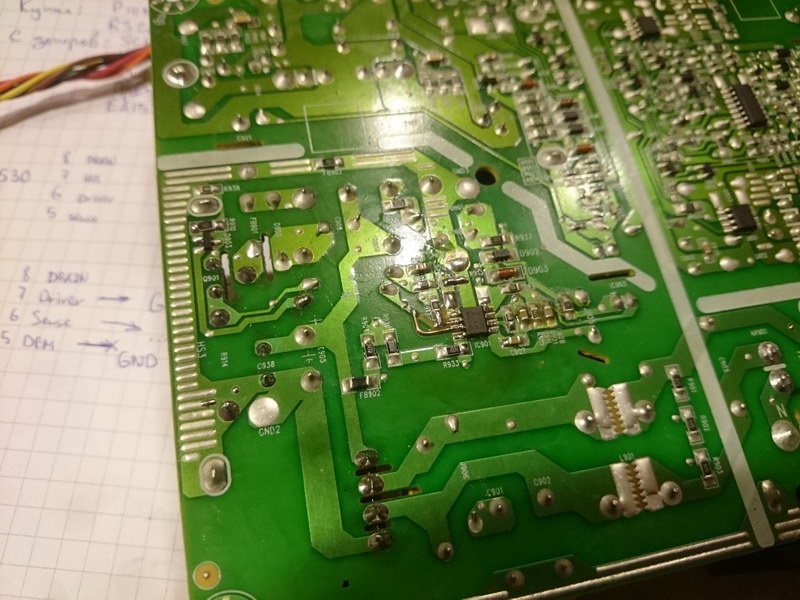

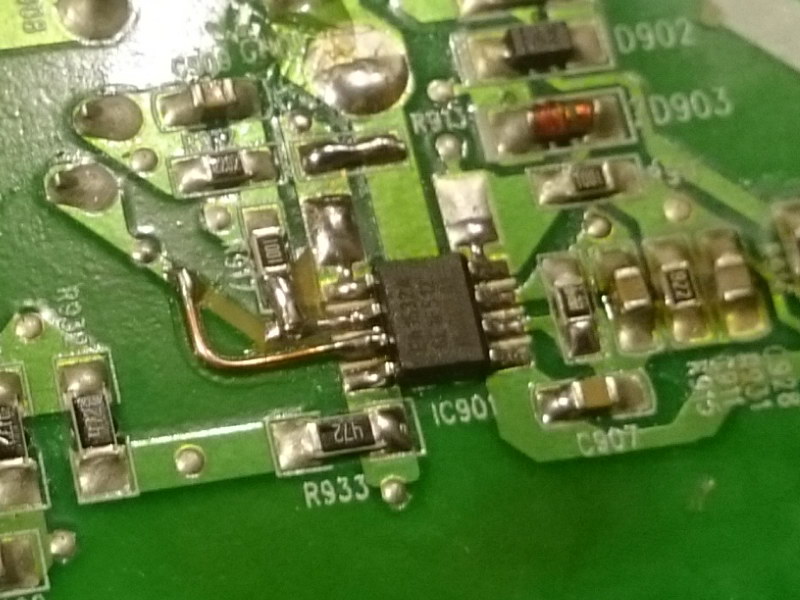

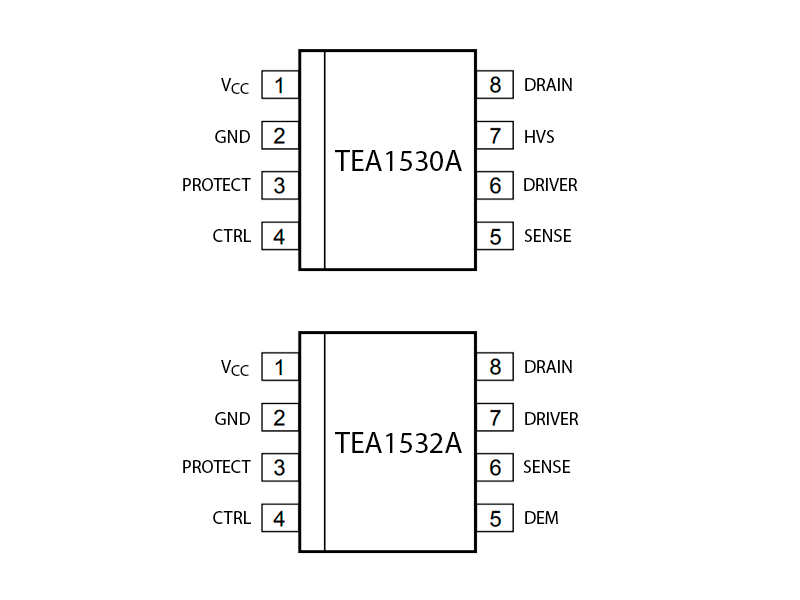

Немного остановлюсь на замене ШИМ-контроллера. E1532A является аналогом E1530A, однако его распиновка немного отличается. Для корректной работы потребовалось перерезать дорожки, идущие к 5 и 6 выводам микросхемы (7 лапа на плате не разведена) и соединить с помощью перемычек 7 вывод с дорожкой для 6-го (управление силовым транзистором), 6 вывод с дорожкой для 5-го (вход токового датчика) и 5 посадить на землю.

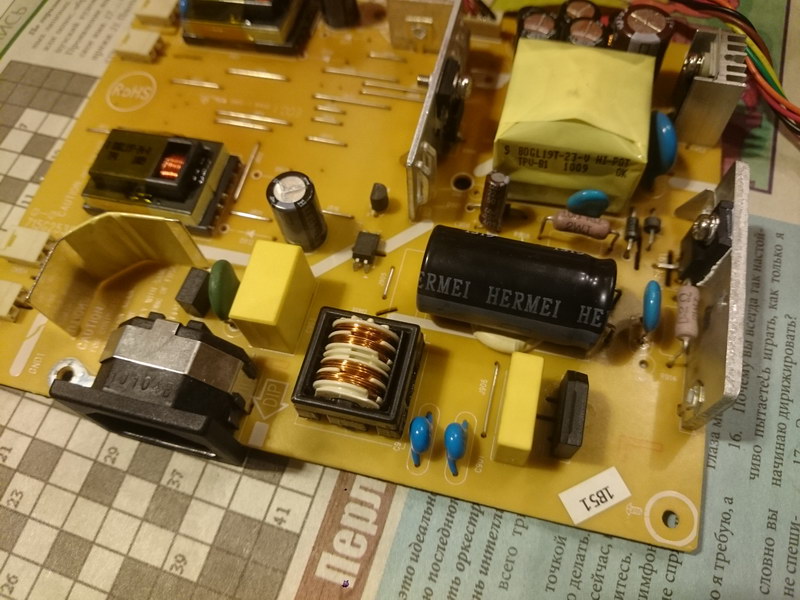

Общий вид платы питания после замены всех компонентов:



После сборки монитор работает нормально.
