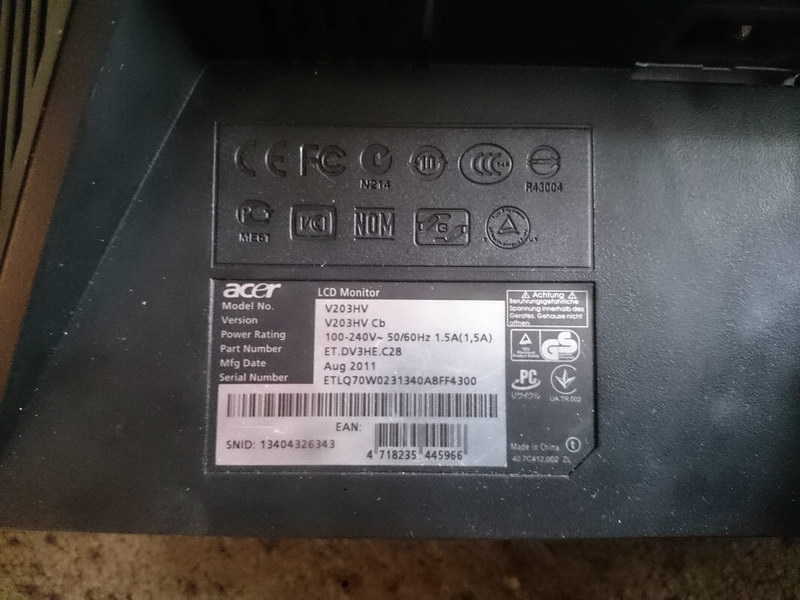

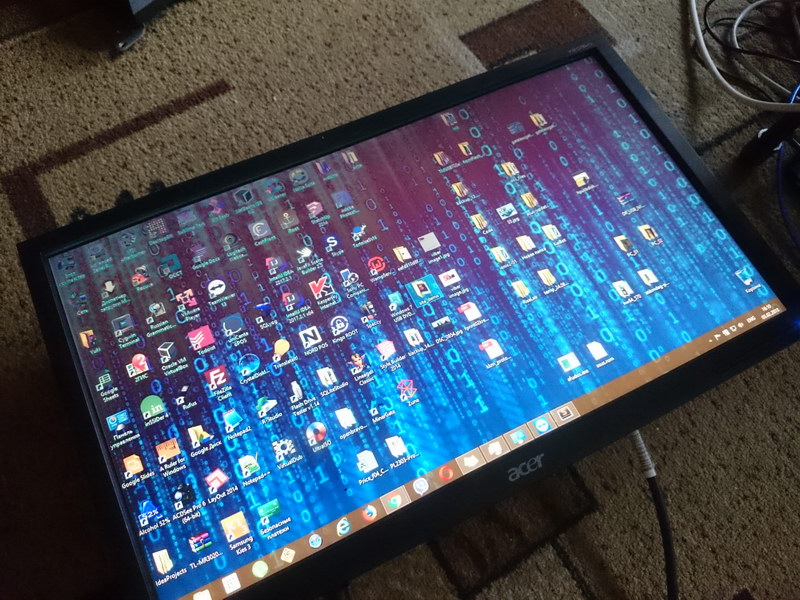

Ремонт ЖК-монитора Acer V203HV: не поддерживает стандартное разрешение, самопроизвольно отключается

Уже ремонтировал такой монитор с похожей неисправностью, в прошлый раз потребовалась замена flash-памяти.

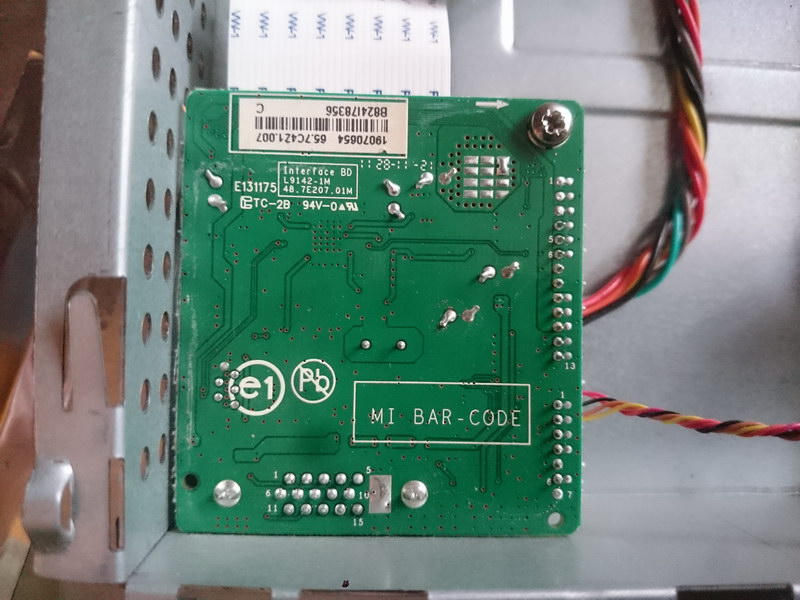

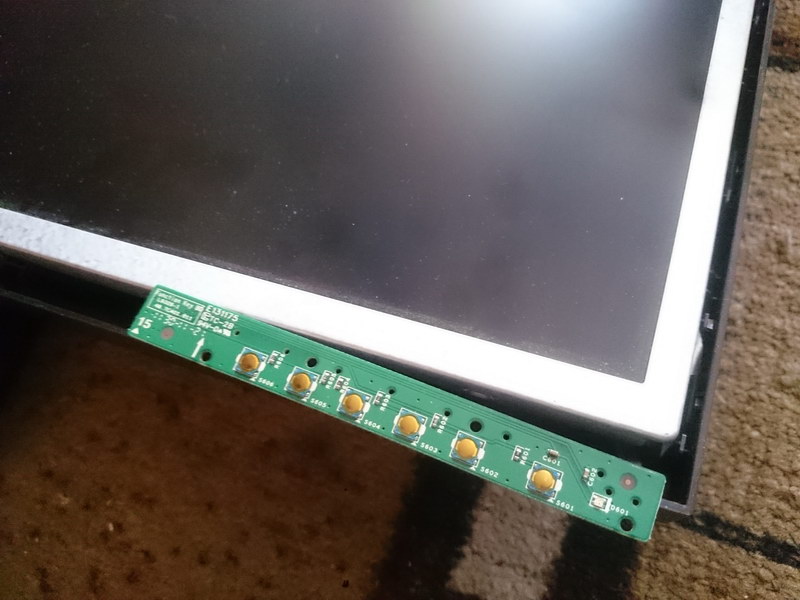

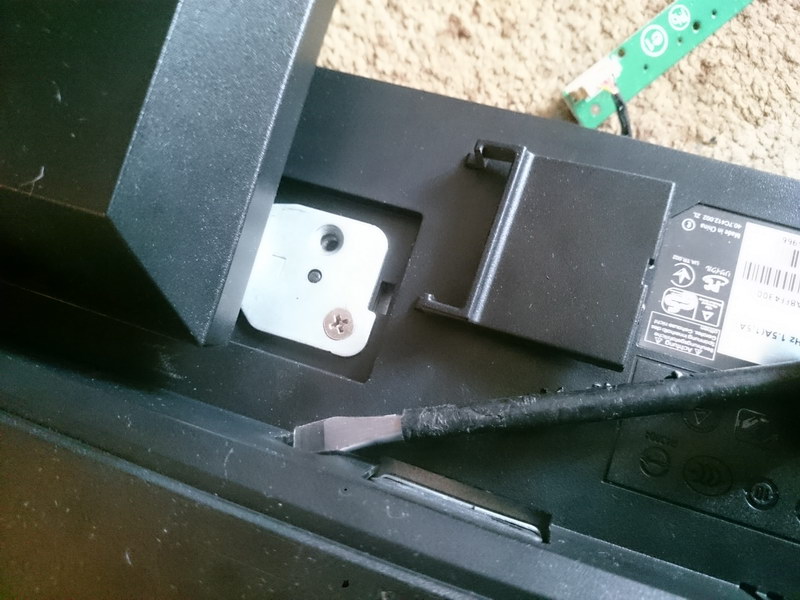

Разберём и посмотрим.

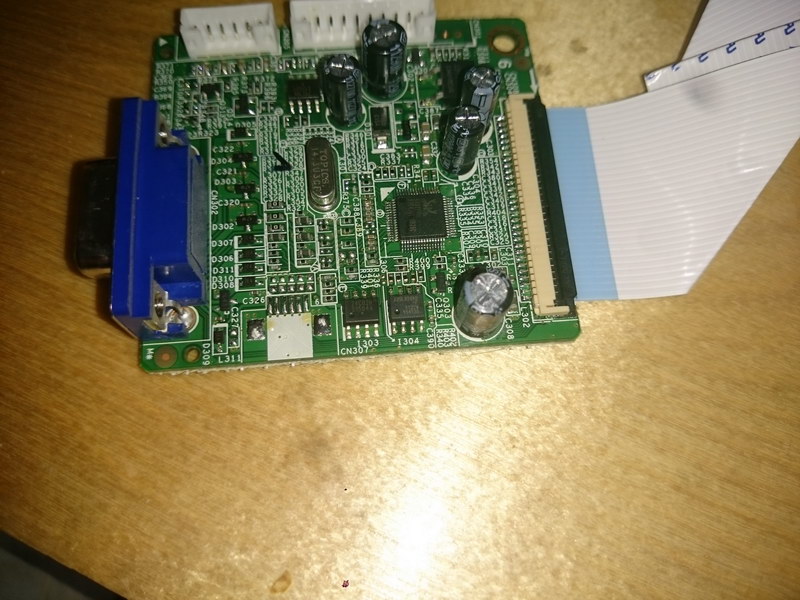

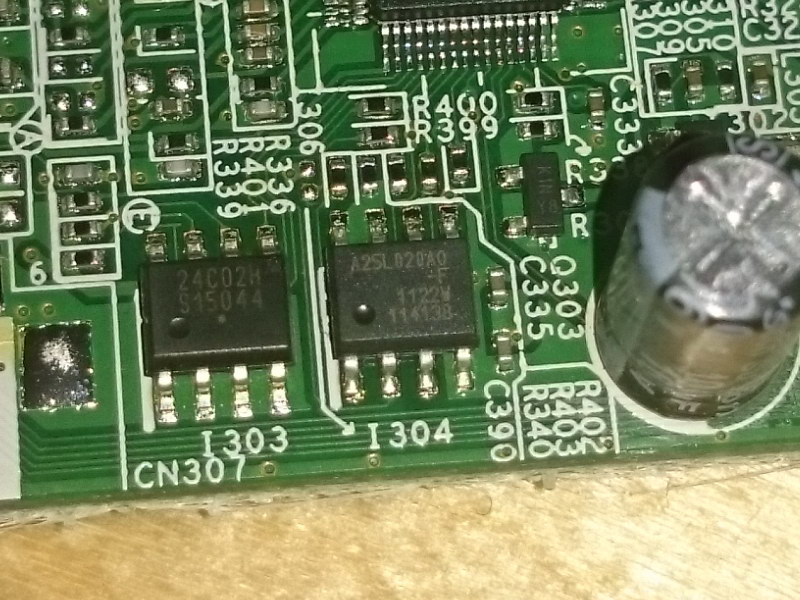

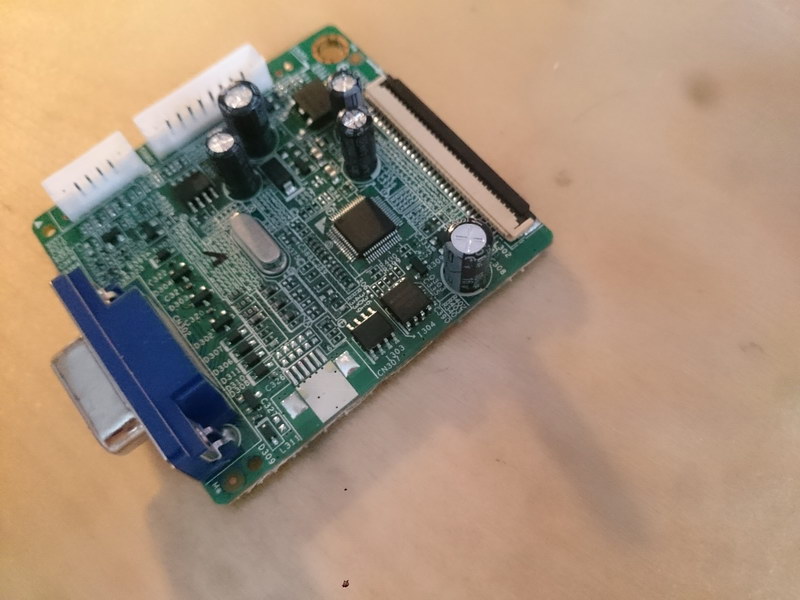

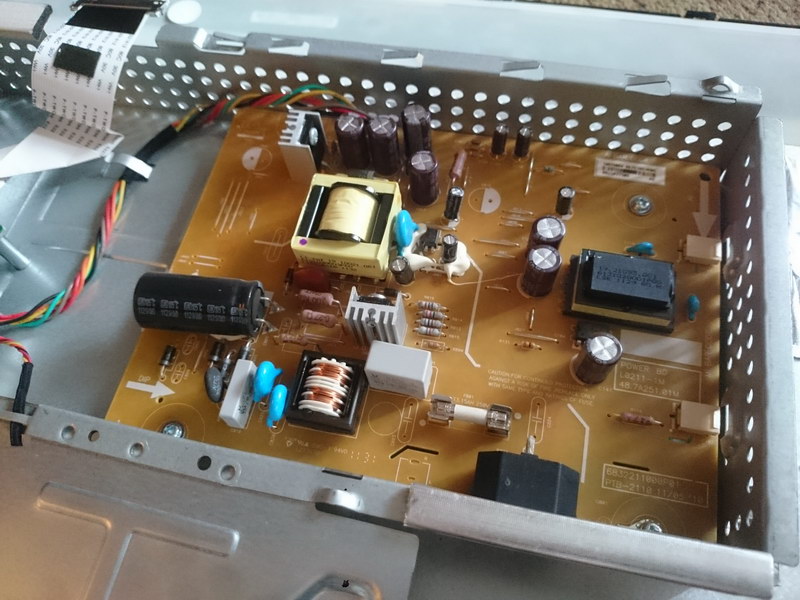

Визуально всё в порядке, значит дело скорее всего снова в микросхеме flash-памяти A25L020AO (на плате контроллера имеет маркировку I304). Вообще, для мониторов этой модели это стандартная неисправность.

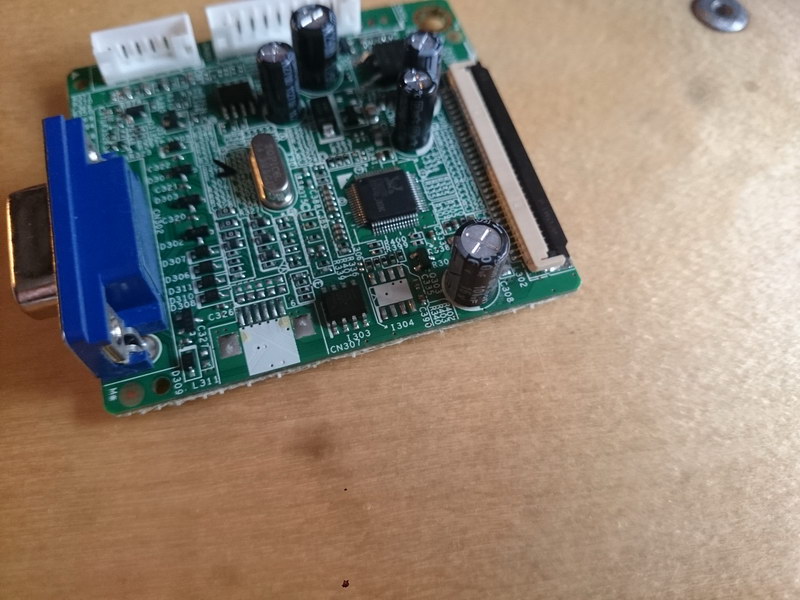

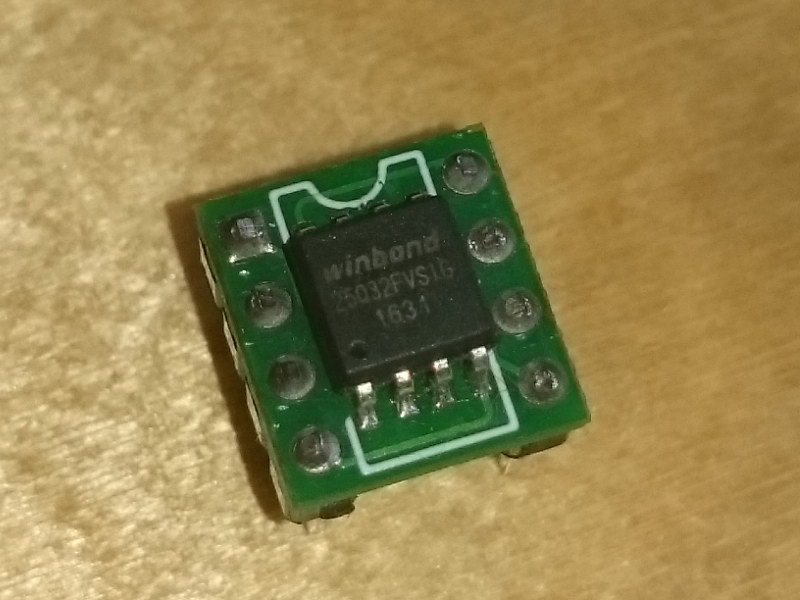

Выпаиваем старую микросхему и ставим на её место новую, с уже залитой прошивкой. В продаже нашёл только Winbond 25Q30FVSIG. Несмотря на то, что объём её в 16 раз превышает объём родной (32 Мбит против 2 Мбит), контроллер монитора без проблем считывает с неё прошивку.

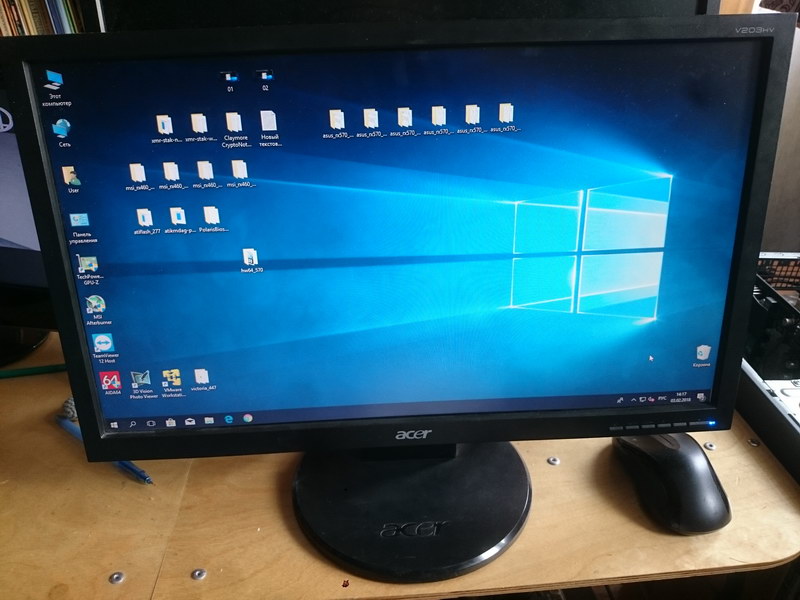

После замены работа монитора была полностью восстановлена.



Дамп работоспособной прошивки: V203HV.
