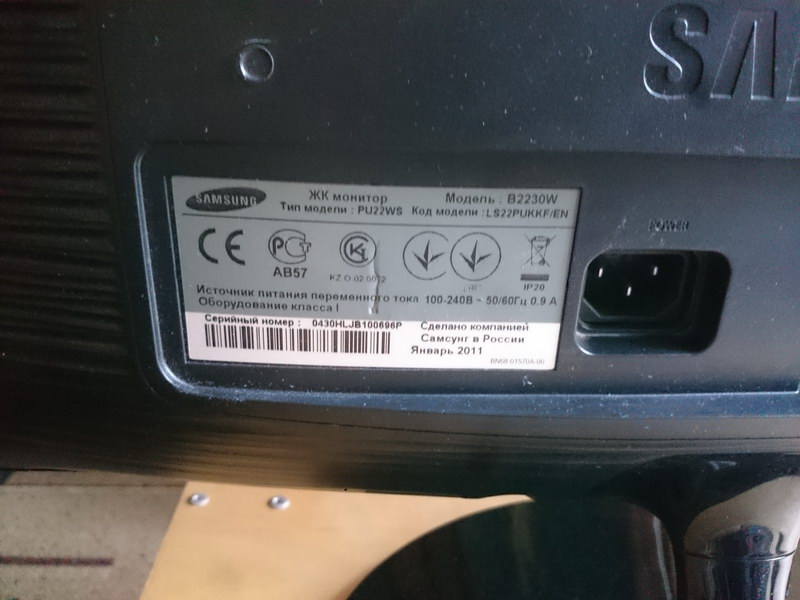

Ремонт монитора Samsung SyncMaster B2230W

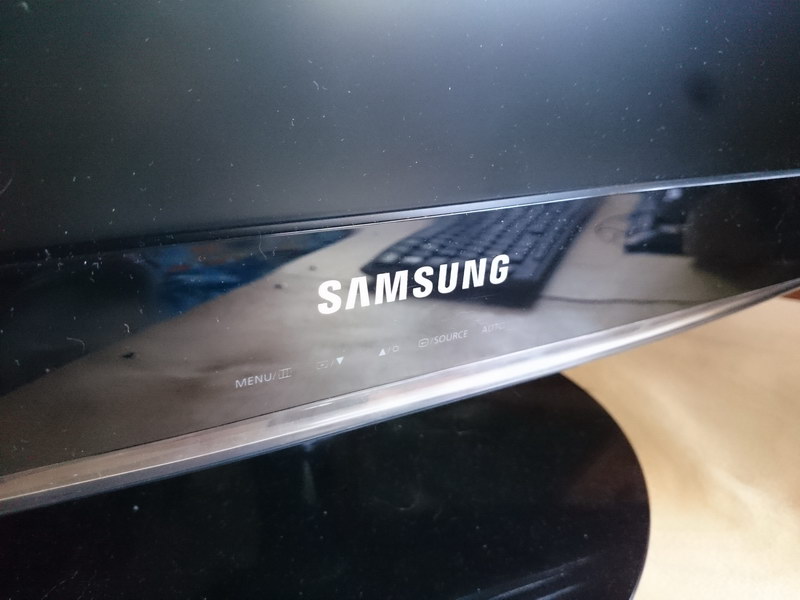

Купил монитор с рук. При включении изображение кратковременно появляется, после чего отключается подсветка. При этом слышно шипение высоковольтных разрядов. Судя по внешнему виду, монитор уже разбирался.





Не буду во всех подробностях описывать процесс разборки, скажу лишь, что сначала нужно вытащить ногу (сидит довольно жёстко, снимается целиком без необходимости откручивать какие-либо винты), затем открутить 2 самореза, которые она скрывает, после чего разделить 2 половинки корпуса, последовательно расщёлкивая защёлки с помощью ненужной кредитной карты или специальной лопатки.

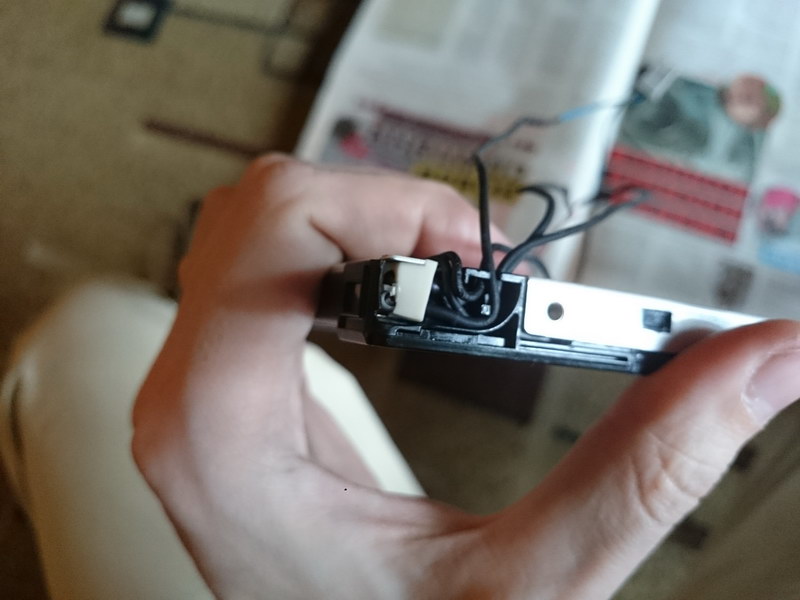

Разобрав монитор обнаружил, что полностью отгорели провода со стороны «горячих» концов обеих верхних ламп подсветки. Что странно, параллельно одной из ламп в плату был запаян высоковольтный конденсатор, т.е. лампу вроде бы хотели отключить, однако при этом лампа всё равно была подключена к плате питания. С целью восстановления проводов была также разобрана матрица, и тут меня ждал ещё один сюрприз – горе-ремонтники также разбирали матрицу и не только оставили на стекле кучу мусора и отпечатков, но и ухитрились установить светорассеивающее стекло задом наперёд. По всей видимости монитор побывал в каком-то сервисе, профессионализм работников которого оставляет желать лучшего, а ведь люди за это ещё и платят.

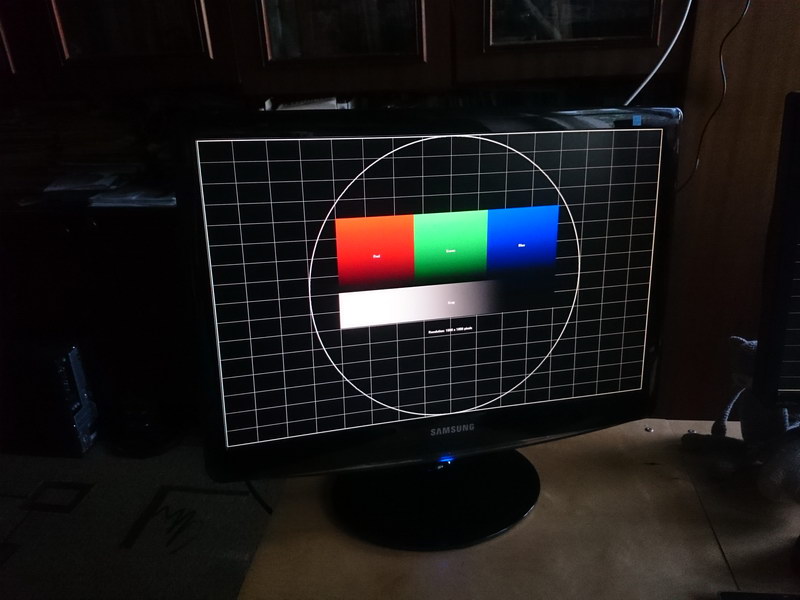

В общем устранил все «косяки»: почистил стекло матрицы, качественно припаял провода к лампам подсветки, после чего всё аккуратно собрал. Ненужный конденсатор из платы питания также был выпаян. После всех этих манипуляций подсветка заработала нормально.
