Кабель сенсорной панели для POS-монитора Posiflex TM-7112

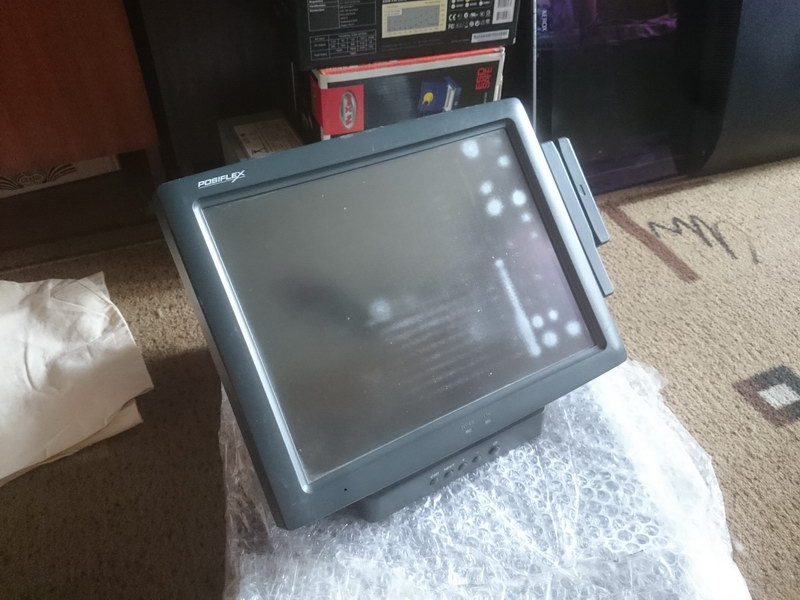

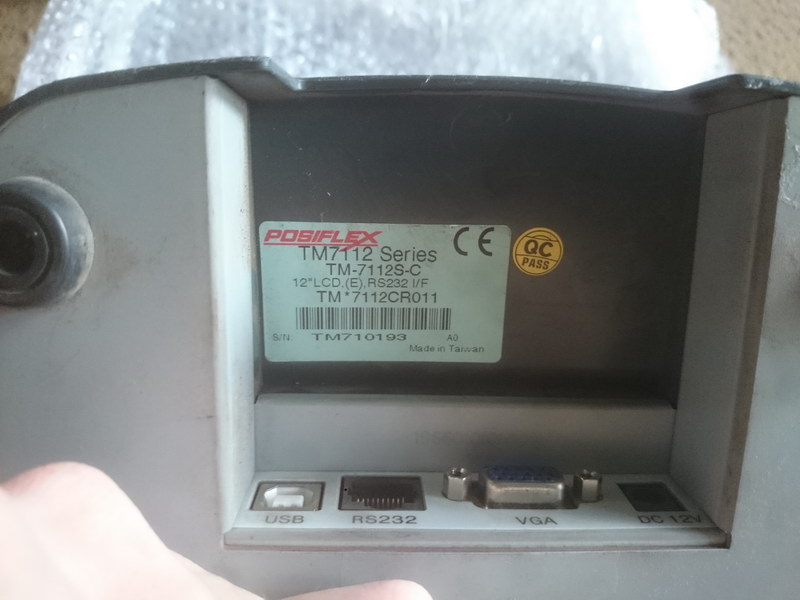

Монитор купил с рук без блока питания и каких-либо проводов. Блок питания нашёл, а вот с подключением сенсорной панели возникли проблемы. Дело в том, что конкретно в этой модели тачскрин подключается по интерфейсу RS232, причем кабель для этого используется нестандартный: DB9 (COM) <=> RJ45 (10 pin). Так и не найдя данный кабель в продаже, решил изготовить его самостоятельно.

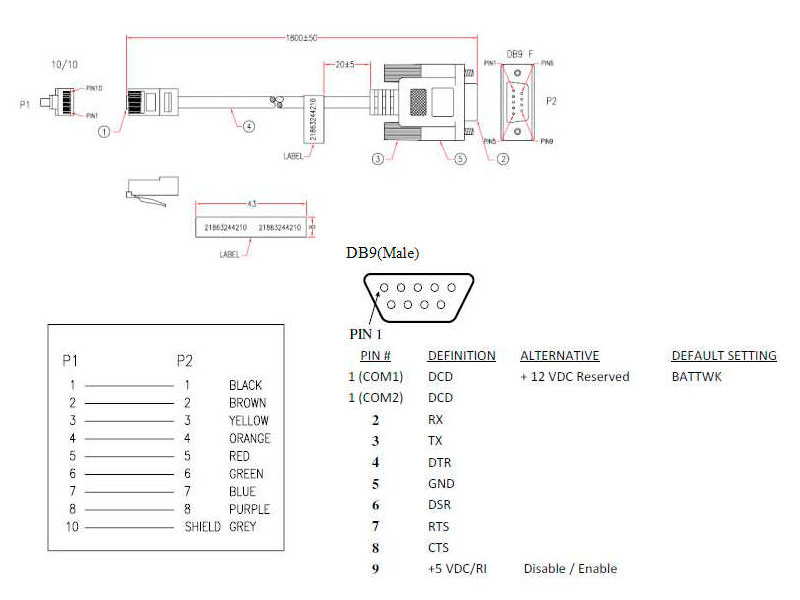

После долгих поисков нашёл схему распайки:

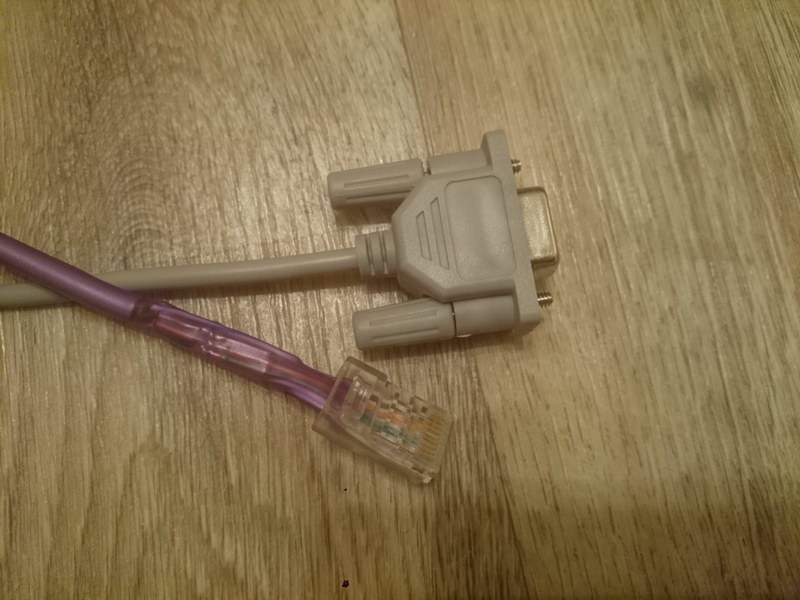

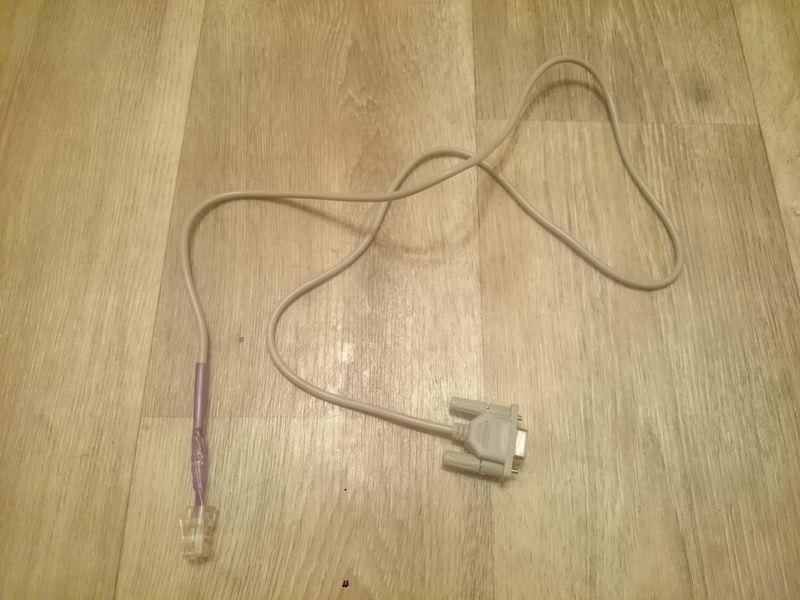

Для изготовления использовал ненужный удлинитель для COM-порта и купленную в магазине радиодеталей 10-контактную вилку RJ45. На конец каждого многожильного провода кабеля напаял по отрезку одножильного провода витой пары для более надёжной обжимки. Обжимал вручную отвёрткой.

Цвета проводов используемого мной кабеля немного отличались от цветов кабеля на схеме (3 — красный, 5 — желтый, 9 — серый), поэтому руководствовался исключительно номерами контактов (с 1 по 8 — один к одному, 9 контакт не используется, 10 контакт RJ45 соединяется с экраном DB9).
